       熔盐炉是以熔盐为热载体，通过熔盐泵强制液相循环将高温熔盐输送用热设备后继而返回加热炉重新加热的特种工业炉。熔盐炉系统主要由熔盐循环系统、燃烧系统、电气控制系统组成。其主要设备有炉本体、燃烧器、熔盐泵、熔盐槽、电气控制柜及其它辅助设备。

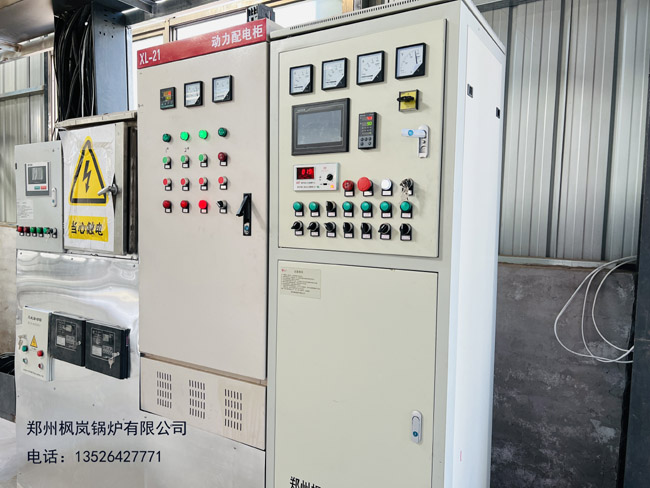

 炉本体、熔盐泵、熔盐槽及有关输送管线、阀门等构成熔盐炉循环系统、炉本体、燃烧器、烟风道等组成熔盐炉燃烧系统，电气控制柜及有关测温元件组成熔盐炉电气控制系统。

 熔盐是由硝酸钾（KNO₃），亚硝酸钠（NaN0₂）及硝酸钠（NaN0₃）的混合组成，其配方为：

 KNO₃   53wt% ；  NaN0₂  40wt% ；   NaN0₃  7wt%

 以上组成的混合盐熔点142℃，熔融热18kcal/kg熔盐热载体升温到此温度以上使用，熔盐使用温度达到350~450℃，熔盐炉停止运行时熔盐应排到熔盐槽中。

 粉状的盐类放入熔盐槽，通过槽内安装的高压蒸汽管加热融化，直加热到槽内的熔盐的粘度可以用循环泵打循环，使整个系统成为流动可循环状态后，送到加热炉进一步循环升温，达到可以使用的温度。

 盐的熔融方法有二种，一种是将无机盐粉状加热熔化；另一种方法是在无机盐加入水形成水溶液，加热伴随着水的蒸发来熔盐。后者由于水蒸汽的生成，易造成循环泵的空蚀，使操作困难。不论采用哪种方法，盐的熔融操作只需在整个运行开始时进行一次即可。
