电缆种类及选型计算（电锅炉电缆选型）

一、电缆的定义及分类
广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。

电线电缆产品按其用途分成下列五大类：
1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆

电线电缆的基本结构：
1.导体 传导电流的物体,电线电缆的规格都以导体的截面表示
2.绝缘 外层绝缘材料按其耐受电压程度

二、工作电流及计算
电(线)缆工作电流计算公式：
单相
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)

三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：
十下五（十以下乘以五）
百上二 （百以上乘以二）
二五三五四三界（二五乘以四,三五乘以三）
七零九五两倍半（七零和九五线都乘以二点五）
穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）
铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）
裸线加一半（在原已算好的安全电流数基础上再加一半）

三、常用电(线)缆类型
线缆规格型号含义：
电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
常用线缆类型：
BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

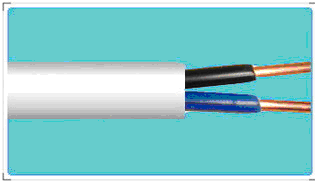

  BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。

  BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、潮湿等场合可明敷或暗敷。

  SYV-实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。

RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。
SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。

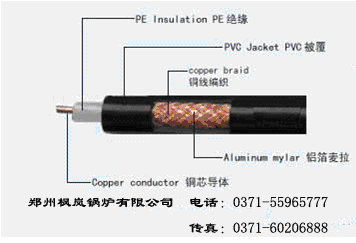

结构：（同轴电缆）单根无氧圆铜线 物理 发泡聚乙烯（绝缘） （锡丝 铝） 聚氯乙烯（聚乙烯）

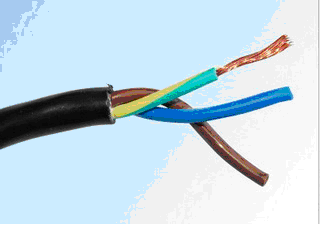

RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

  RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

  BVVP-表示硬铜芯扁平 型PVC绝缘PVC护套，铜网屏蔽电线。
RVS-表示铜芯聚氯乙烯绞型连接电线。常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。

  VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。


线缆型号定义:
聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯
V－聚氯乙烯绝缘
V－聚氯乙烯护套
B－平型（扁形）
S－双绞型
A－镀锡或镀银
F－耐高温
P－编织屏蔽
P2－铜带屏蔽
P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型

RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线

四、电力线缆（电锅炉电缆选型）
适用于交流50HZ，额定电压0.6/1KV及以下输配电线路上，供输配电能之用。环境温度25℃，电缆导体工作温度不超过70℃。
VV(VLV) 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
VY(VLY) 铜(铝)聚氯乙烯绝缘聚乙烯护套电力电缆，适用于敷设在室内、管道内、管道中
VV22(VLV22) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆，同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力。
VV23(VLV23) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆，同VV2型。
ZRVV22 同VV22型，适用于有阻燃要求的场合。
YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
NHVV 同VV型，适用于有耐火要求的场合。
KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量。
NH-*** 耐火电力电缆
ZR-*** 阻燃电力电缆
WDZ-*** 低烟无卤电力电缆

五、线缆型号定义（锅炉数据传输选用屏蔽电缆）
例如：
BV4
单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。

SYV75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯

SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5MM 1：代表单芯

RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM

ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM

ZR-BVV 3x6.0
表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。

NH-VV 3x70+2X35
表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。

2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

六、其他常识：（锅炉水位信号选用屏蔽电缆）
1.导线截面积计算公式(导线距离/压降/电流关系)
铜线 S=IL÷(54.4×U)

铝线 S=IL÷(34×U)
I-导线中通过的最大电流(A); L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米)

2.电线线缆基础知识
1.电线一扎长度:100米,正负误差0.5米;
2.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;
3.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4.BV/BVR区别:BV为单芯线,BVR为多股,BVR比BV贵10%左右;
5.BVR比BV的好处:a水电施工方便.b在板弯时不易把线折断;
6.国标GB4706.1-1992/1998规定的电线负载电流值（部分）
7.家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专
线。2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。
8.电线重量:1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。
9.电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B),单股则为BV
10.电线颜色有:红色,黄色,蓝色,绿色,黑色,黄绿色(地线)
