该自动控制系统采用工业自动控制技术方案。硬件按功能模块化设计，信号输入、输出、条理等主要芯片，全部采用进口器件；软件面向对象设计，内嵌入枫岚公司精心设计的软件，软硬结合，能对热能的协调利用进行自动控制和工况检测。丰富的故障检测、故障报警、故障处理功能，保证了系统的安全可靠运行。

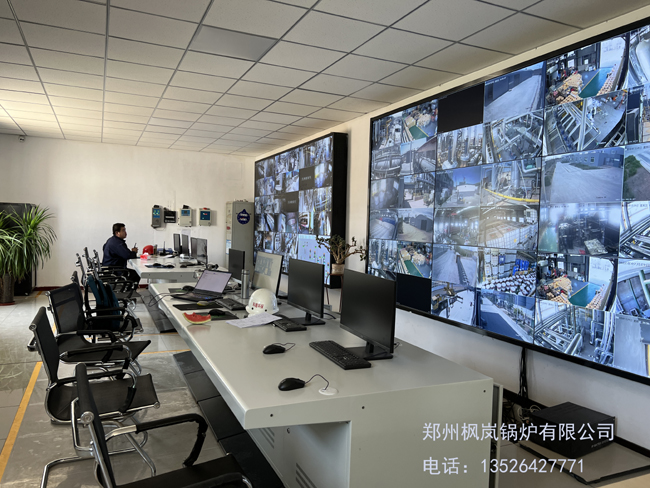

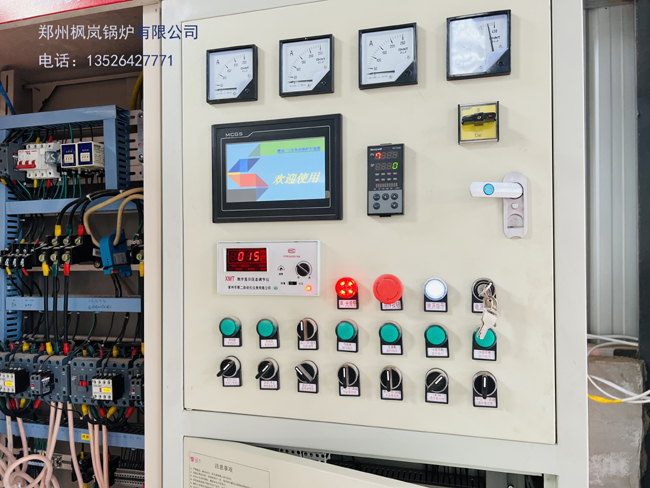

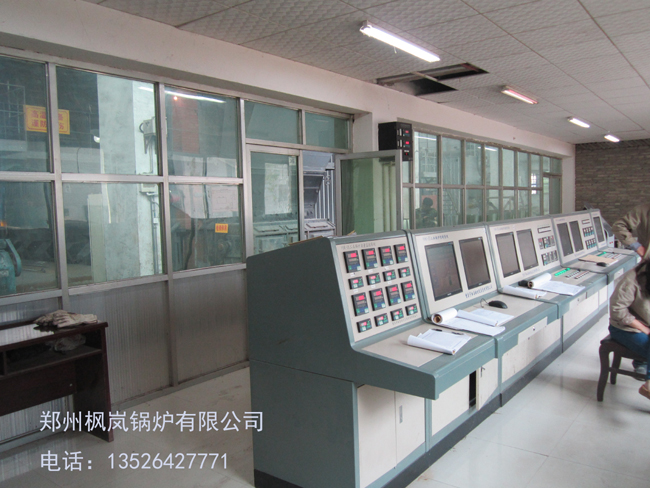

系统采用触摸屏，高量度、全中文显示，以枫岚公司锅炉控制专用模块ＰＬＭ或PLC作为信息处理和中央控制单元。以人机对话方式与锅炉用户交换信息，操作极其简单。
本控制器型号 ：＿＿＿＿＿＿
- 自动功能：即控制器能根据系统当前采集到的现场信号按用户设置的模式自动对系统进行控制。
- 软手动：即用户可通过触摸屏幕来实现对相应设备的开启或关闭操作。
- 故障识别：系统具备丰富的故障检测．故障报警等功能， 限度地保证了锅炉的安全运行。
- 硬手动：用户可通过操作柜上的开关直接对各设备进行强手动操作，硬手动具有最优先即上述各功能均需在当前设备开关处于自动位置。
二、屏幕显示与操作
系统上电，屏幕显示欢迎画面：
触摸屏幕的任意部位，将进入密码认证画面，如下图：
用户在密码认证画面按*******键，屏幕会弹出一个数字键盘画面。此时用户可进行密码输入。
如果用户不输入密码直接按登录键只能启／停炉或查阅系统相应说明而不能进行其他操作。
系统为您提供了管理员和操作员二级密码，根据输入的密码您将获得相应的操作权限：
- 管理员可以进行系统任何参数设置．操作，进入任何画面。
- 操作员可以在满足既定条件下进行手／自动．定时／非定时转换及查阅各帮助信息。
２．在密码认证画面键入相应级别的密码后，进入主控画面。
主控画面相当于系统控制操作的向导。屏幕显示如下：
- 工况监控：查阅系统当前工作模式（如在手动或自动状态．）．温度值．压力．液位模拟。
- 参数设置：对超温温度．压力参数．后吹扫设置等运行前各项参数的设置。
- 手动操作：手动对设备进行开启或关闭操作。
- 运行分析：显示压力随时间变化曲线。
- 运行记录：查阅各个各设备累计运行的时间。
- 系统操作：进行系统时间校正、屏幕液晶对比、背光控制等屏幕内部的参数设定。
- 参考手册：对系统各方面功能如自动控制．手动操作设备等进行必要的说明。
- 注意事项：对操作权限．屏幕保护，帮助热线等说明。
- 参数设置
在系统运行之前，为使系统遵照预定的参数进行运行，用户可先进入参数设置画面，进行各项参数的查阅．修改等。
在以下参数设置画面中用户触摸画面左部的压力参数．通用参数一．
通用参数二可直接进入相应画面。
１）在下列画面中显示“＃＃”处表示具体数字显示处，用户通过触摸此处，屏幕会弹出一键盘画面，可对相应参数进行设置操作。按ENT 键确认，按CLR 键放弃当前的修改。
２）当输入的值不在范围之内，系统会自动提示“设定的值不对”。本画面须用管理员密码登录才能进入。
压力参数：此项可设置压力上下限及转火压力值。
通用参数一：此项可设置压力及烟温报警点．后吹扫参数．水泵选择。
通用参数二：此项可设置火力选择（一段火式．二段火式或三段火式）及燃料选择。
压力参数
上图中，压力参数设置以控制燃烧器状态。具体控制可见后设备自控。
通用参数一
后吹扫功能设置：禁止或允许。
当前选择给水泵：１＃或２＃。
通用参数二
燃烧机燃料类型：燃气或燃油。
烧烧机火力选择：三级火．二级火或一级火(比调议)。
注：当用户选择燃料为燃气时，所有画面中有关油泵的内容与显示自动隐藏。

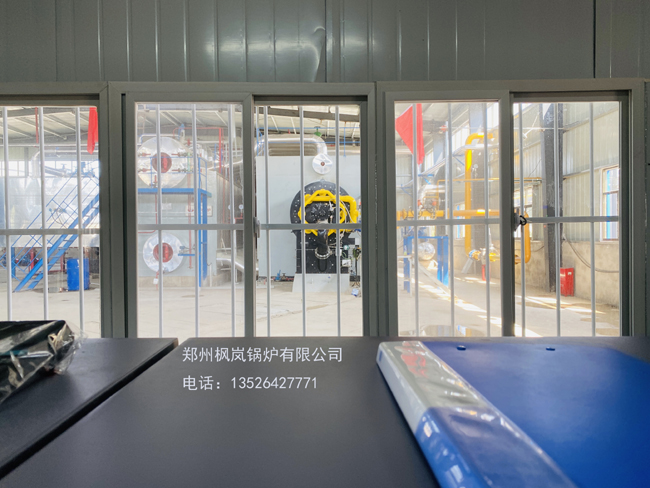

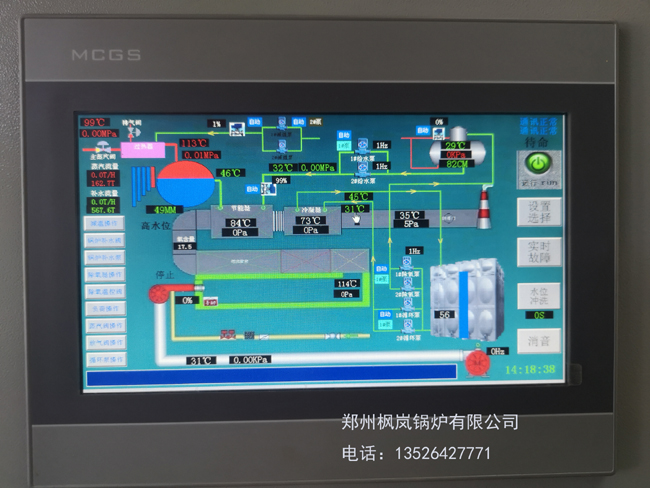

工况监控在主控画面里按 工况监控 键屏幕显示：
１）锅炉系统当前蒸汽压力．烟温（在下图＃＃＃处显示）及液位模拟显示。
２）在主控画面顶部显示当前系统的工作状态：包括自动状态或手动状态及燃料类型
- 若要启动系统，只要把工况监控画面中的停机状态切换到运行状态即可，此时各设备即自动投入运行，显示如下：
- 在上图中，用户按手动操作键屏幕直接进入手动操作画面。
- 在上图中，用户按故障查阅键可进行故障查询查阅。
例 ：当前系统处于如存在烟道温度超温故障，用户按故障查阅键，屏幕显示如下：
查阅完毕，用户按左上角退出故障查阅画面。
手动操作
当锅炉开机后，如果手动操作允许，用户可通过软手动功能来控制设备的启停。
若要手动操作设备，在开机状态下，用户可在主控画面中按 手动操作 键，切换到手动操作画面，屏幕显示：
- 用户进行手动操作首先应在手动操作画面把顶部自动状态经触摸后转为手动。
- 然后用户可选择相应设备进行开启或关闭的操作。
例：用户当前刚上电并需手动开启１＃给水泵，步骤如下：
-
- 在工况监控画面中切换成运行状态。
- 在工况监控画面中按手动操作键，进入手动操作画面。
- 在手动操作画面中，把自动切换成手动状态。
- 在手动状态下，用户切换１＃给水泵为开状态。显示如下图：
-
-
- 燃烧机的手动遵循燃烧机电源-一段火-二段火-三段火次序操作，燃烧机的手动操作受故障检测保护，当有危害设备安全运行的故障发生时，无法手动打开该设备。
- 给水泵的手动不受故障保护，但如果锅炉水位极高，给水泵会自动关闭，并且无法手动打开。
-
- 运行分析
在主控画面里按 运行分析 键，系统能实时分析压力曲线。屏幕显示下图：
运行记录
在主控画面里按 运行记录 键，屏幕显示
- 查阅历史故障记录：具体查阅发生故障的时间及类型等。
- 清除历史故障记录：对记录故障作一一清零操作。
- 清除累计运行时间：对当前各设备累计时间作“０”处理即重新计数。
- 系统操作
在主控画面中按 系统操作 键，屏幕显示：
- 时间校正：调整当前时间。
- 液晶对比：调整触摸屏的液晶对比。
- 背光控制：设置屏幕多长时间没有变化后关闭背光灯。
- 蜂鸣器：设置按压屏上的触摸键时蜂鸣器是否发声。
- 密码清除：日常操作中只需操作员权限即可，所以进行系统操作后请通过按此键来取消最高密码并重新理员级密码以保证设置不被胡乱更
- 参考手册
系统提供了在线帮助功能，您只要浏览参考手册画面可以行到有关系统的注意事项、主要控制方案、故障处理、及安全设置的有关信息。用户在参考手册画面通过触摸屏幕左部的相关功能框获取相关帮助；
自动控制介绍：用户通过选择屏幕底部燃烧机．给水泵．油泵可获取相应设备的控制说明。（见下面例图）
手动操作介绍：用户手动操作设备时应注意事项。
故障保护介绍：系统发生故障时对各设备产生的连锁反应。（见下面例图）
自控介简
在上图自动控制简介画面中，用户选择画面底部燃烧机．给水泵．油泵可获取相应设备的控制说明。
故障保护
注意事项在主控画面用户选择注意事项，屏幕显示如下：
在上画面用户按下页键屏幕显示如下：
后吹扫提示若用户在参数设置项中设置后吹扫允许时，当系统关闭一段火后系统自动执行后吹扫功能，此时在工况监控画中显示如下：
当后吹扫结束，屏幕左上方“正在吹扫”字样消失。
故障提示
系统运行过程中发生故障时，屏幕会自动切换到故障画面进行提示。例：当前发生烟道超温故障显示如下：
复位键：排除故障后按此键使系统恢复正常工作。
消音键：按此键可消除报警音。
返回键：按此键可返回工况监控画面以查看当前系统工况。
若当前存有故障，用户在未消除故障情况下，按返回键可查看当前工况，此时屏幕返回当前工况监控画面，显示如下：
若工况监控画面当前提示“有故障，请排除！！！”用户可按故障查阅键，进行查阅。若当前存有烟道超温故障，用户按故障查阅键后，屏幕显示如下：
在上画面，按下页键可继续翻阅故障画面，以查看是否还存有其他故障。
